箱型反力墙装置

箱型反力墙装置

箱型反力墙装置

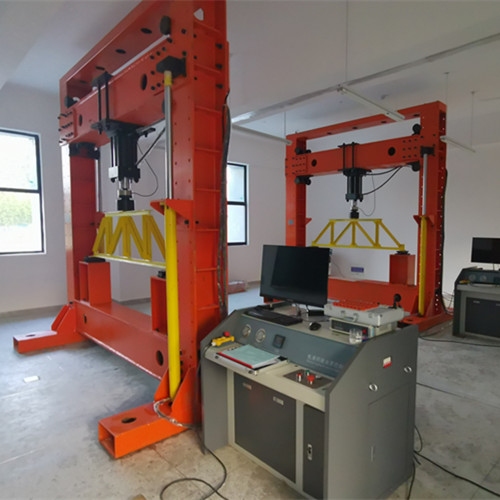

     为结构试验设备提供反力支撑的一种装置，与结构工程试验设备（如大型阵列加载试验系统）配套使用，是整套试验设备不可或缺的一部分（具体尺寸见设计图）。

一、、主要组成

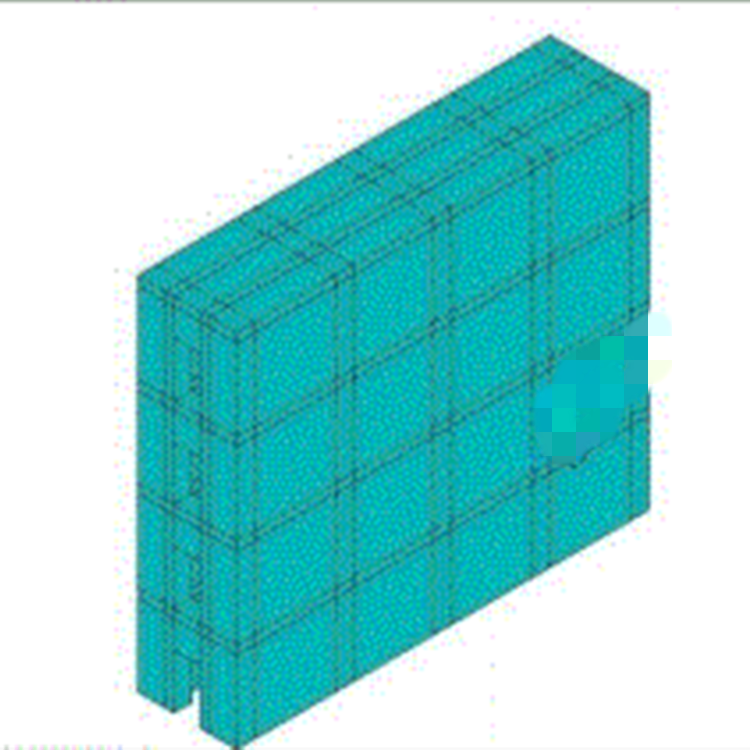

   1.L型反力墙部分：反力墙一长9.5m，厚度3.6m，高12m；反力墙二长10.5m，厚度3.6m，高12m；反力墙箱体布置锚孔，间距500mm。

   2.箱式反力台座部分：反力台座外围尺寸为12.85m×16.35m，反力台座结构深度3.75m；反力台座安装面均布安装锚孔，间距500mm，反力台座隔墙位置顶部需均布间距500mm的ZBM-3型内置锚孔。

   3.试验设备台座系统的油源室外包尺寸5.9m×4.9m。

   4.反力墙一在水平荷载作用力墙底可承受20000kN.m；反力墙二在水平荷载作用力墙底可承受17000kN.m；单个加载孔承载力设计值为600kN，四孔组合承载力设计值为2000kN,作用区域不小于0.8m×0.8m；箱式反力台座单一区格内大竖向集中力2000kN；核心加载区6m×6m的四柱式钢构反力架中心区域竖向大承载力为10000kN。

二、技术指标

   1.反力台座平台平整度控制在±2mm/2m以内，反力墙墙面平整度控制在±2mm/2m以内，垂直度控制在±2mm/3m以内，墙体采用清水混凝土浇筑，严禁二次抹灰找平。

   2.反力台座与反力墙上预埋加载孔，加载孔制作长度偏差控制在±1mm，端板平整度控制在±0.5mm以内。

   3.试验台座与反力墙内加载孔型钢定位支架的工厂制作误差应控制在±2mm以内，定位支架安装精度控制在±4mm以内。

   4.试验台座与反力墙加载孔安装偏差控制在±2mm以内。

   5.不同试件对应不同的***破坏效果、数据及曲线展示；

    6.工作电压：12~28V；2）工作电流：≤3A；3）功耗：12W（待机功耗2W）；4）工作温度：-15~60℃；5）内部采样间隔：≥300ms；6）大存储空间：16M Bytes；7）RS485通信格式：通信速率9600bit/s，数据位8bit，停止位1bit，无校验；8）RS485传输距离：≤1200m；9）采集通道：4个标准485接口；10）通讯端口：1个标准RJ45以太网接口，2个标准485接口，1个2G/3G/4G接口；11）防护等级IP67，且具有防雷，防电磁***力。
